    江铃顺达21米直臂高空作业车

    • 作者:陈冰雪
    • 发布时间:2020/5/16 8:29:43
    • 新闻浏览热度:



    随着安全和高效施工作业的需要,越来越多的地方都在使用高空作业车,高空作业车又称高空作业平台,主要是指3米以上,由液压或电动系统支配多支液压油缸,能够上下举升进行作业的一种车辆。主要应用于电力,通讯,路灯,高速公路,有线电视,修造船,建筑,园林,广告,大型企业等行业。相对传统的高空作业,比如脚手架,高空作业车为什么会逐渐取代脚手架市场,主要与其特点和市场发展的形式决定的。相比脚手架,在搭建方面存在绝对性优势之外,还在安全性及工作效率方面也都占有明显优势。

            高空作业车主要分为曲臂式,直臂式,剪叉式等几种型式。


    曲臂式高空作业车能悬伸作业、跨越一定的障碍或在一处升降可进行多点作业;平台载重量大,可供两人或多人同时作业并可搭载一定的设备;升降平台移动性好,转移场地方便;适于室内外作业和存放,车站、码头、商场、体育场馆、小区物业、厂矿车间等大范围作业。

    直臂式高空作业车受空间限制小,可工作的高度较其他类型的高空作业车高度高很多,高度调节性较强,不论是高楼层还是低楼层都可以在第一时间完成调节。适于户外广告安装,户外装修,清洗户外墙壁及广告摄影,建筑工地等。

    剪叉式高空作业车集四轮移动与二轮牵引于一身,采用汽车、三轮车或电瓶车底盘做平台底架,利用本车发动机或直流电做动力,既可行驶又可驱动平台升降,广泛用于城建、油田、交通、市政、厂区等行业的高空作业。

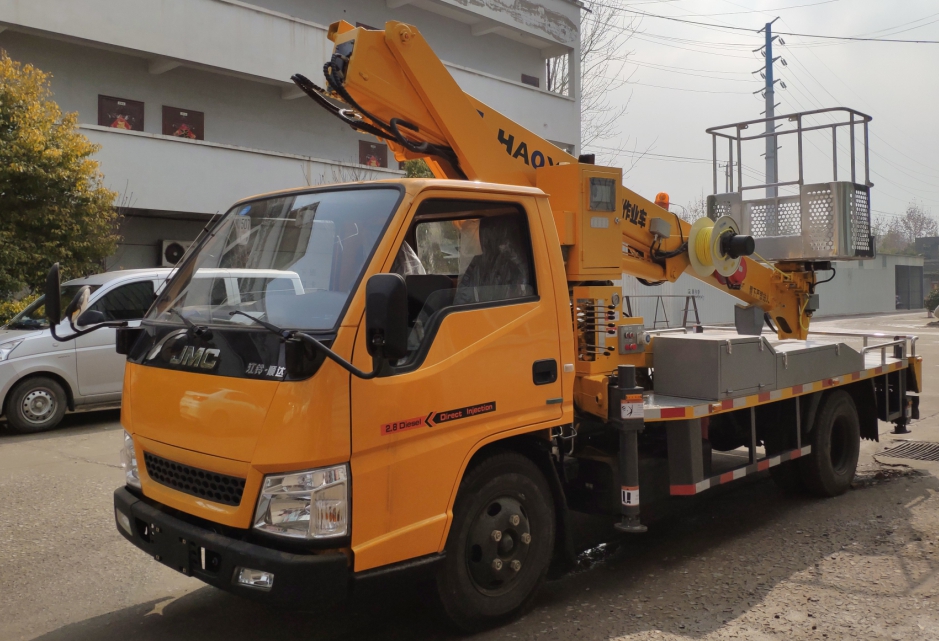

    下面给大家介绍一款21米直臂高空作业车:


    主要技术参数

    CLW5043JGKJ5型高空作业车主要技术参数

    类别

    项目

    单位

    数据

    尺寸参数

    总长

    mm

    5995

    总宽

    mm

    2050

    总高

    mm

    2900

    质量参数

    乘坐人数(含驾驶员)

    2

    总质量

    kg

    4495

    主要性能参数

    工作平台额定载荷

    kg

    260

    最大作业高度

    m

    20.0

    最大作业高度时作业幅度

    m

    3.0

    最大作业幅度

    m

    9.0

    最大作业幅度时作业高度

    m

    18.0

    支腿跨距

    横向

    mm

    4140

    纵向

    mm

    4300

    行驶参数

    前悬

    mm

    1065

    后悬

    mm

    1440

    轴距

    mm

    3360

    最高行驶速度

    Km/h

    99

    接近角

    °

    27

    离去角

    °

    11


    配置说明

    部件名称

    简要说明

    底盘

    江铃顺达JX1041TG25

    发动机

    五十铃发动机 最大功率85KW,国五排放

    驾驶室

    单排座,可乘坐2

    转向辅助

    转向助力

    温度调节

    冷暖空调

    围板及走台板

    不锈钢围栏及防滑走台板

    取力系统

    机械操作

    工作平台

    高强度铝合金 尺寸:1280X710X1200

    臂架形式

    四节五边形型工作臂,同步伸缩

    回转装置

    360度连续回转

    支腿

    VH型,单独可调(控制)

    操作

    电控操作,另配有手动应急操作

    控制系统

    CAN总线控制系统,配有无线遥控器、实现无级调速

    调平系统

    静液自动调平


    基本功能及安全配置

    CLW5043JGKJ5型高空作业车基本功能安全配置:作业车可以实现平台载荷260KG,最大作业高度20米,最大作业幅度11米。

    名称

    简要说明

    上下车自动互锁装置

    用于上下车互锁,防止误操作发生危险

    手动应急泵

    当发动机及主泵发生故障时,可通过应急系统将工作人员送回到地面及整车收回至行车状态

    工作平台紧急停止装置

    用于紧急停止操作,并且限制臂架操作

    自动限制工作幅度

    当工作幅度达到规定值时,自动限制危险方向工作。

    “支地不实”限制工作

    当出现支腿支地不实时(软腿),举升臂架将限制危险方向工作。

    夜间安全警示装置

    在车辆上有工程频闪灯,LED照明灯

    发动机点火熄火

    控制器可对发动机进行点火,熄火控制

    防漏电保护器

    市电220V外接供电时,配有漏电保护器,保障整车供电及电动工具使用安全

    “强制”操作功能

    被限制工作时,可通过“强制”功能拓展工作



    主要性能特点优势:

    蓝牌C照驾驶无忧,通过性好,适用于狭小空间作业;

    最大作业高度可达20米(另有17米、21米可供选择)

    超大作业平台承载260KG(最多可载3人),作业平台可旋转180°;★

    l 整车钢结构件均采用高强度材料,自重轻、强度高,韧性大,可靠性高;

    进口电液比例阀组配合先进的CAN总线控制系统,并配备无线遥控器,操作更安全,更方便;

    下车配有5寸液晶显示屏,实时显示检测臂长、仰角、平台高度、作业高度等;

    臂架采用国内领先的3节全链条式伸缩结构,内置断链保护器,使工作更安全、更稳定;

    l 前V后H型支腿,稳定性好,并配有“软腿”保护功能,可同时或单独操作,适应多种工况。★

    主要配套液压、电器件:进口负载敏感比例阀、平衡阀、CAN总线控制系统等均为国内外知名厂家生产。★

    l 底盘采用江铃顺达国V底盘,配有空调,方向盘采用液压助力。

    l 吊篮采用高强度铝合金制造,吊篮不易损坏、锈蚀轻量化结构设计载重量更大。★

    l 五边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。内置伸缩油缸,双链条伸缩机构,更容易观察故障点,方便维修。★

    l 整车电器采用CAN总线控制系统,线路整齐、简易。整车有二处操作:无线遥控器操作,(选配)也可在吊篮内操作,安全可靠,工作效率高。★

    作业平台匹配220V市电接口,可使用日常电动工具,不受工况环境用电影响。★



    关键件明细表:

    名称

    国家

    简介

    电液比例阀

    美国海德福斯

    主要控制上车各动作供油量,用于调节速度、动作平稳

    电器控制器

    徐州昊意

    CAN总线控制系统,(相当于电脑CPU)智能控制各动作及安全保护装置,免维修

    下车多路阀

    上海强田

    操纵支腿伸、缩,换向操作灵敏,动作轻便,平稳;

    手电一体上车控制阀

    海州液压

    上车各动作选择切换,各动作自动互锁,安全可控性;

    双向平衡阀

    美国HBS

    自锁功能,防止油管爆裂工作臂、平台自动下落,安全保护,还可以保证动作平稳;

    液压胶管

    意大利玛努利

    液压管路相连接,无漏油、滴油、渗油现象;

    液压接头

    美国派克

    各液压管路相连接,使用寿命长,不易损坏;

    液压泵

    合肥长源

    整套高空作业机构的液压动力源,质量好,可靠性高;

    行程开关

    浙江沪工

    上、下车互锁,动作限位;

    液晶显示器系统

    徐州赫斯曼

    实时显示臂长、仰角、平台高度、作业高度等;



    该车属于免征车型,免征公告已经下发并公示!
